Сколько колец в колодце: расчёт по высоте для Ø1000, 1500 и 2000 мм
Сколько колец в колодце, считают от его высоты: из неё вычитают толщину плиты днища, плиты перекрытия и опорного кольца, а остаток набирают стеновыми кольцами КС высотой 890, 590 и 290 мм. Для колодца Ø1000 высотой 2 м нужно 2 × КС 10-9, высотой 3 м — 3 × КС 10-9. Ниже — таблицы наборов колец на высоту от 1 до 5 м для трёх диаметров, масса каждого комплекта и правила, из-за которых расчёт «не сходится» на 10–100 мм.
Из чего складывается высота колодца

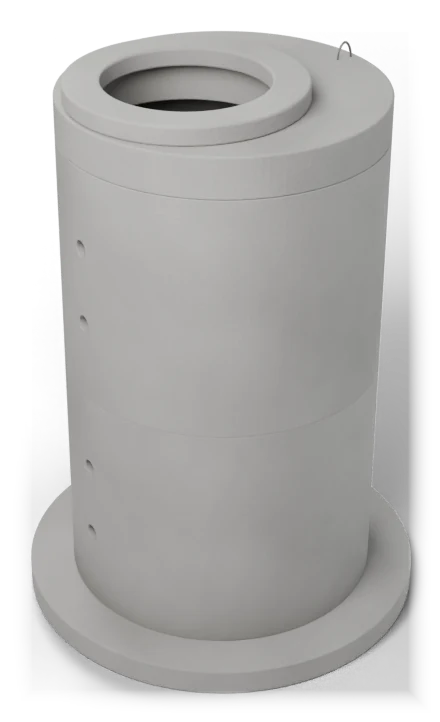

Сборный колодец по серии 3.900.1-14 (ГОСТ 8020-2016) состоит из четырёх видов изделий, и высоту дают все четыре, а не только кольца. Для колодца Ø1000 это выглядит так:
| Элемент | Марка | Высота, мм | Масса, т |
|---|---|---|---|
| Плита днища | ПН 10 | 100 | 0,45 |
| Кольцо стеновое | КС 10-9 | 890 | 0,6 |
| Кольцо стеновое | КС 10-6 | 590 | 0,4 |
| Кольцо стеновое (доборное) | КС 10-3 | 290 | 0,2 |
| Плита перекрытия с люком | ПП 10 | 150 | 0,25 |
| Опорное кольцо под люк | КО-6 | 70 | 0,05 |
Высота колец в серии — полезная: 890, 590 и 290 мм (на рынке их называют КС 10-9, КС 10-6 и КС 10-3 — 9, 6 и 3 дециметра). Если считать по «круглым» 900 мм, на трёх кольцах набежит 30 мм ошибки. Швы между элементами — слой цементно-песчаного раствора 10 мм (серия 3.900.1-14, п. 4.6): на пяти швах это ещё 50 мм, которые в таблицах ниже не учтены.
Колодезное кольцо: сколько штук на колодец Ø1000
В таблице — высота колодца по изделиям: от низа плиты днища ПН 10 до верха опорного кольца КО-6, без люка и швов. Набор подобран так, чтобы колец было как можно меньше, а отклонение от нужной высоты не превышало 150 мм; точную отметку добирают швами, опорным кольцом и горловиной.
| Высота колодца, м | Кольца КС 10 | Высота по изделиям, мм | Масса комплекта, т |
|---|---|---|---|
| 1 | 1 × КС 10-6 | 910 | 1,15 |
| 1,5 | 1 × КС 10-9 + 1 × КС 10-3 | 1500 | 1,55 |
| 2 | 2 × КС 10-9 | 2100 | 1,95 |
| 2,5 | 2 × КС 10-9 + 1 × КС 10-3 | 2390 | 2,15 |
| 3 | 3 × КС 10-9 | 2990 | 2,55 |
| 3,5 | 3 × КС 10-9 + 1 × КС 10-6 | 3580 | 2,95 |
| 4 | 4 × КС 10-9 | 3880 | 3,15 |
| 4,5 | 4 × КС 10-9 + 1 × КС 10-6 | 4470 | 3,55 |
| 5 | 5 × КС 10-9 + 1 × КС 10-3 | 5060 | 3,95 |
Масса комплекта — сумма масс ПН 10, колец, ПП 10 и КО-6 по серии. Даже самый высокий набор из таблицы легче 20 т, поэтому колодец Ø1000 любой высоты привозят одной машиной; сколько именно комплектов встанет в кузов — в статье «Вес колец ЖБИ».
Сколько жб колец нужно на колодцы Ø1500 и Ø2000
Для больших диаметров набор считают так же, только основа другая: плита днища ПН 15 (120 мм) или ПН 20 (120 мм), плита перекрытия 1ПП15 (150 мм) или 1ПП20 (160 мм), опорное кольцо КО-6 (70 мм). Кольца — КС 15-9, КС 15-6 и КС 20-9, КС 20-6; кольца высотой 290 мм для этих диаметров в серии нет, поэтому шаг подбора — 300 мм.
| Высота колодца, м | Ø1500: кольца | Масса, т | Ø2000: кольца | Масса, т |
|---|---|---|---|---|
| 2 | 2 × КС 15-9 | 3,68 | 2 × КС 20-9 | 5,87 |
| 3 | 3 × КС 15-9 | 4,68 | 3 × КС 20-9 | 7,35 |
| 4 | 4 × КС 15-9 | 5,68 | 4 × КС 20-9 | 8,83 |
| 5 | 5 × КС 15-9 | 6,68 | 5 × КС 20-9 | 10,31 |
Для колодца Ø1250 серия допускает плиту днища ПН 15 и кольца КС 13-6, КС 13-9; для Ø2500 — ПН 25, КС 25-6, КС 25-12 и плиты 1ПП25, 2ПП25. Все марки с размерами — в разделе «Кольца для колодца КС» и на странице «Размеры колец для колодца».
Высота колодезного кольца: какое брать
Основное кольцо — высотой 890 мм: оно даёт меньше швов и быстрее монтируется. Кольцами 590 и 290 мм добирают остаток, когда высота не делится на 890. Например, 1,5 м по изделиям — это КС 10-9 + КС 10-3 (1180 мм) на основе 320 мм; 2,5 м — 2 × КС 10-9 + КС 10-3 (2390 мм), 3,5 м — 3 × КС 10-9 + КС 10-6. Ставить два кольца КС 10-3 вместо одного КС 10-6 не стоит: лишний шов и лишняя строповка.
Когда нужная отметка выше плиты перекрытия, добирают не кольцами колодца, а горловиной — кольцами КС 7-9 и КС 7-3 над отверстием плиты; как она устроена — в статье «Горловина колодца». Из чего состоит комплект и что заказать вместе — «Колодец ЖБИ из колец».
Что учесть при расчёте
- Глубина заложения задаёт проект: отметка лотка трубы плюс толщина днища. Высоту колодца считают от низа плиты днища, а не от дна котлована.
- Тип плиты перекрытия: индекс «-1» — вне проезжей части при засыпке до 3 м, «-2» — под транспортом при засыпке до 6 м; габариты одинаковые. Подробно — плиты перекрытия ПП.
- Кольца с отверстиями под трубы (КС10.9а, КС15.9б) — те же высоты, под проект.
- Люк в высоту изделий не входит: его корпус 55–120 мм лежит на опорном кольце.
Частые вопросы
Сколько колец нужно на колодец глубиной 3 метра?
Для Ø1000 — 3 × КС 10-9: вместе с ПН 10, ПП 10 и КО-6 высота по изделиям 2990 мм, масса комплекта 2,55 т. Для Ø1500 и Ø2000 — см. таблицу выше.
Можно ли ставить кольца разной высоты в одном колодце?
Да, серия 3.900.1-14 предусматривает кольца 890, 590 и 290 мм одного диаметра именно для набора высоты. Доборное кольцо обычно ставят верхним.
Колодец из 2 колец — сколько это метров?
Два кольца КС 10-9 — 1780 мм; с плитой днища, плитой перекрытия и опорным кольцом — 2100 мм, то есть около 2,1 м по изделиям.
Учитывать ли швы между кольцами?
Да: по серии элементы ставят на слой раствора 10 мм. На колодце из трёх колец это 5 швов и около 50 мм к высоте.
Что делать, если высота не делится на высоту колец?
Остаток до 150 мм закрывают швами и опорным кольцом КО-6 (70 мм); больше — кольцом КС 10-3 (290 мм) или горловиной из колец КС 7.
