Горловина колодца: из чего собирают — кольца КС 7, опорное кольцо КО-6, дорожная плита и люк
Горловина колодца — узкая верхняя часть над плитой перекрытия, через которую спускаются внутрь. По серии 3.900.1-14 (ГОСТ 8020-2016) её собирают из колец КС 7 внутренним диаметром 700 мм, поставленных над отверстием плиты ПП, опорного кольца КО-6 и люка; в проезжей части вместо колец горловину защищает дорожная плита ПД 6. Ниже — типы горловин, марки колец КС 7-3 и КС 7-9 с размерами и массой, наборы на высоту до 2,1 м и что ставить под люк на дороге.
Типы горловин колодцев
Устройство горловины зависит от того, насколько глубоко лежит плита перекрытия и что будет над колодцем — газон, тротуар или дорога. Четыре схемы из изделий серии 3.900.1-14:
| Схема | Из чего (снизу вверх) | Когда применяют |
|---|---|---|
| Без горловины | плита ПП с отверстием Ø700 → КО-6 → люк | плита перекрытия у поверхности земли |
| Из колец КС 7 | плита ПП → кольца КС 7-3 / КС 7-9 → КО-6 → люк | плита перекрытия заглублена на 0,3–2 м; колодцы сетей в газоне и тротуаре |
| В проезжей части | плита ПП → дорожная плита ПД 6 (отв. Ø580) → люк Т или ТМ | под нагрузку НК-80 (серия 3.900.1-14, ПЗ п. 3.3) |
| Под большой люк | плита с отверстием Ø1000 (3ПП15, 2ПП20) → плита опорная ПО 10 или ПД 10 (отв. Ø1000) | колодцы с проёмом 1000 мм |
Во всех схемах элементы ставят на слой цементно-песчаного раствора М100 толщиной 10 мм (серия 3.900.1-14, п. 4.6). Плиты перекрытия для каждого диаметра колодца — в разделе «Плиты перекрытия ПП», как они устроены — «Бетонная крышка для колодца».
Кольцо горловины колодца: КС 7-3 и КС 7-9
Кольца горловины — те же стеновые кольца КС по ГОСТ 8020-2016, только диаметром 700 мм. Их наружный диаметр 840 мм совпадает с наружным диаметром опорного кольца КО-6, а внутренний 700 мм — с отверстием плиты ПП: кольцо встаёт над отверстием, стенка 70 мм опирается на плиту. Раньше, по ГОСТ 8020-80, они назывались КЦ-7-3 и КЦ-7-9, а КО-6 — КЦО-1 (старые обозначения).
| Марка | Dвн / Dнар, мм | Стенка, мм | Высота, мм | Масса, т | Бетон, м³ | Старая марка |
|---|---|---|---|---|---|---|
| КС 7-3 | 700 / 840 | 70 | 290 | 0,13 | 0,05 | КЦ-7-3 |
| КС 7-9 | 700 / 840 | 70 | 890 | 0,38 | 0,15 | КЦ-7-9 |
| КО-6 | 580 / 840 | 130 | 70 | 0,05 | 0,02 | КЦО-1 |
Все кольца с размерами и ценами — в разделе «Кольца для колодца КС»; кольца Ø700 высотой 500 и 1000 мм, а также доборные К-7-1 и К-7-1,5, которые есть у некоторых заводов, в серии отсутствуют — это изделия по ТУ.
Как набрать высоту горловины
Высоту горловины считают от верха плиты перекрытия до низа корпуса люка. Набор — из колец 890 и 290 мм плюс опорное кольцо 70 мм; швы по 10 мм в таблице не учтены. Длинных горловин избегают: чем выше горловина, тем неудобнее спуск и тем больше нагрузка на плиту от грунта.
| Набор | Высота, мм | Масса, т |
|---|---|---|
| КО-6 | 70 | 0,05 |
| КС 7-3 + КО-6 | 360 | 0,18 |
| КС 7-9 + КО-6 | 960 | 0,43 |
| КС 7-9 + КС 7-3 + КО-6 | 1250 | 0,56 |
| 2 × КС 7-9 + КО-6 | 1850 | 0,81 |
| 2 × КС 7-9 + КС 7-3 + КО-6 | 2140 | 0,94 |
Горловина в проезжей части: плиты ПД 6, ПД 10 и ПО 10
Под нагрузку от транспорта НК-80 серия разрешает ставить плиты перекрытия только вместе с дорожной плитой ПД 6 (ПЗ п. 3.3): плита 2500 × 1750 мм распределяет давление колёс на грунт, а горловина и кольца колодца его не воспринимают. Отверстие ПД 6 — Ø580, как внутренний диаметр КО-6, поэтому люк садится на плиту так же, как на опорное кольцо. Для плит с проёмом Ø1000 (3ПП15, 2ПП20) есть дорожная ПД 10 и опорная ПО 10. Все три — в разделе «Опорные кольца и плиты».
| Плита | Размеры, мм | Отверстие, мм | Масса, т | Старая марка |
|---|---|---|---|---|
| ПО10 | 1700 × 1700 × 150 | 1000 | 0,8 | КЦО-2 |
| ПД6 | 2500 × 1750 × 220 | 580 | 2,1 | КЦО-3 |
| ПД10 | 2800 × 2000 × 220 | 1000 | 2,5 | КЦО-4 |

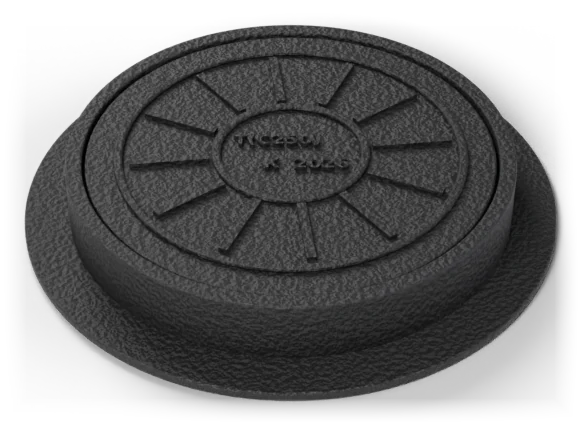

Люк для дороги — чугунный тяжёлый Т(С250), для магистрали — ТМ(Д400); на газоне и тротуаре достаточно лёгкого Л(А15) или полимерпесчаного. Как выбирать по ГОСТ 3634-2019 — «Люк смотрового колодца», все типы — «Люки для колодцев».
Что заказать вместе с горловиной
Горловину считают вместе с колодцем: плита днища ПН 10, кольца КС 10, плита ПП 10, кольца КС 7, КО-6 и люк — это один комплект на одну машину. Сколько колец нужно на высоту колодца — «Сколько колец в колодце», из чего состоит комплект — «Колодец ЖБИ из колец».
Частые вопросы
Что такое горловина колодца?
Верхняя суженная часть колодца над плитой перекрытия: кольца КС 7 (Ø700), опорное кольцо КО-6 и люк. Через неё спускаются в рабочую камеру колодца.
Какой диаметр у горловины колодца?
По серии 3.900.1-14 — 700 мм внутри (кольца КС 7, отверстие плиты ПП); проём люка — 600 мм, внутренний диаметр опорного кольца КО-6 — 580 мм.
Нужна ли горловина, если плита перекрытия лежит у поверхности?

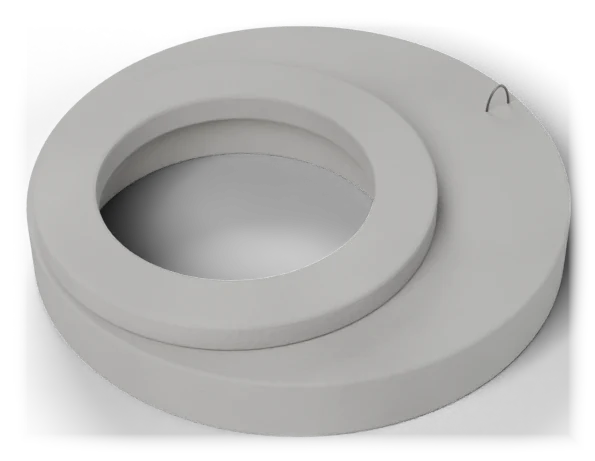

Нет: на плиту ставят только опорное кольцо КО-6 (70 мм) и люк. Кольца КС 7 нужны, когда плита заглублена.
Какие кольца ставят на горловину колодца?
КС 7-3 (290 мм, 0,13 т) и КС 7-9 (890 мм, 0,38 т) по ГОСТ 8020-2016; высоту набирают их сочетанием с шагом 300 мм.
Что ставить под люк на дороге?
Дорожную плиту ПД 6 с отверстием Ø580 поверх плиты перекрытия и чугунный люк Т(С250) или ТМ(Д400). Так требует серия 3.900.1-14 для нагрузки НК-80.
