Сборные колодцы

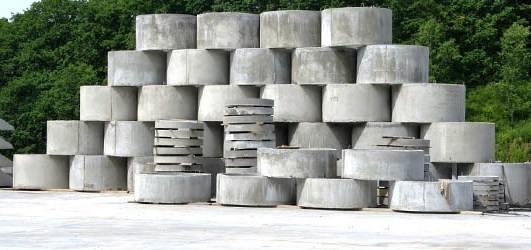

Железобетонные сборные колодцы используются в качестве элементов заглубленных систем коммуникаций.
Они необходимы в строительстве сетей канализации и водопровода, газопровода и смотровых колодцев.
Диаметр железобетонных колец для устройства сборных колодцев зависит от условий эксплуатации и назначения трубопроводной системы.
Технические характеристики
Днища колодцев ПД, ПН
Наименование
|
Габаритные размеры (мм)
|
Вес (т)
|
D-диаметр
|
H-высота
|
ПН-20 – 1
|
200
|
15
|
1,3
|
ПН-20 – 2
|
ПН-15 – 1
|
150
|
12
|
0,65
|
ПН-15 – 2
|
ПН12 – 1
|
120
|
10
|
0,45
|
ПН12 – 2
|
ПН-10 – 1
|
100
|
10
|
0,25
|
ПН-10 – 2
|
ПН-7 – 1
|
70
|
10
|
0,12
|
Кольца колодцев КС, КЦД, КЦП
Кольца колодезные
|
Наименование
|
Габаритные размеры (мм)
|
Вес (т)
|
D-внутренний
|
H-высота
|
КС-7-1 (КО-1)
|
700
|
100
|
0,05
|
КС-7-1.5
|
700
|
150
|
0,06
|
КС-7-3
|
700
|
300
|
0,13
|
КС-7-3.5
|
700
|
350
|
0,15
|
КС-7-5
|
700
|
500
|
0,23
|
КС-7-6
|
700
|
600
|
0,25
|
КС-7-9
|
700
|
900
|
0,38
|
КС-7-10
|
700
|
1000
|
0,43
|
КС-8-3
|
800
|
300
|
0,15
|
КС-8-5
|
800
|
500
|
0,25
|
КС-8-6
|
800
|
600
|
0,3
|
КС-8-9
|
800
|
900
|
0,45
|
КС-8-10
|
800
|
1000
|
0,5
|
КС-10-3
|
1000
|
300
|
0,2
|
КС-10-5
|
1000
|
500
|
0,33
|
КС-10-6
|
1000
|
600
|
0,4
|
КС-10-9
|
1000
|
900
|
0,6
|
КС-10-10
|
1000
|
1000
|
0,67
|
КС-12-3
|
1200
|
300
|
0,21
|
КС-12-5
|
1200
|
500
|
0,35
|
КС-12-6
|
1200
|
600
|
0,43
|
КС-12-9
|
1200
|
900
|
0,64
|
КС-12-10
|
1200
|
1000
|
0,71
|
КС-15-3
|
1500
|
300
|
0,33
|
КС-15-5
|
1500
|
500
|
0,55
|
КС-15-6
|
1500
|
600
|
0,66
|
КС-15-9
|
1500
|
900
|
1
|
КС-15-10
|
1500
|
1000
|
1,1
|
КС-20-3
|
2000
|
300
|
0,48
|
КС-20-5
|
2000
|
500
|
0,8
|
КС-20-6
|
2000
|
600
|
0,98
|
КС-20-9
|
2000
|
900
|
1,48
|
КС-20-10
|
2000
|
1000
|
1,6
|
КС-25-9
|
2500
|
900
|
2,2
|
КЦД-7-9
|
700
|
900
|
0,57
|
КЦД-7-10
|
700
|
1000
|
0,61
|
КЦД-8-9
|
800
|
900
|
0,7
|
КЦД-8-10
|
800
|
1000
|
0,77
|
КЦД-10-6
|
1000
|
600
|
0,75
|
КЦД-10-9
|
1000
|
900
|
0,9
|
КЦД-10-10
|
1000
|
1000
|
0,98
|
КЦД-12-10
|
1200
|
1000
|
1,3
|
КЦД-15-6
|
1500
|
600
|
1,3
|
КЦД-15-9
|
1500
|
900
|
1,9
|
КЦД-15-10
|
1500
|
1000
|
1,98
|
КЦД-20-6
|
2000
|
600
|
1,75
|
КЦД-20-9
|
2000
|
900
|
2,65
|
КЦД-20-10
|
2000
|
1000
|
2,81
|
КЦП 10-9
|
1000
|
890
|
0,75
|
КЦП 10-10
|
1000
|
990
|
0,84
|
КЦП 15-5
|
1500
|
490
|
0,74
|
КЦП 15-6
|
1500
|
590
|
0,9
|
КЦП 15-9
|
1500
|
890
|
1,35
|
КЦП 15-10
|
1500
|
990
|
1,5
|
КЦП 20-5
|
2000
|
490
|
1,35
|
КЦП 20-6
|
2000
|
590
|
1,63
|
КЦП 20-9
|
2000
|
890
|
2,45
|
КЦП 20-10
|
2000
|
990
|
2,73
|
Крышки колодцев ПП
Наименование
|
Диаметр колодца внутреннего (мм)
|
Диаметр кольцанаружгого d (мм)
|
Высота, H (мм)
|
Масса (т)
|
ПП – 20 – 1
|
2000
|
2200
|
150
|
1,35
|
ПП – 20 – 2
|
150
|
ПП -15 – 1
|
1500
|
1700
|
150
|
0,68
|
ПП -15 – 2
|
150
|
ПП 12 – 1
|
1200
|
1400
|
100
|
0,32
|
ПП 12 – 2
|
100
|
ПП -10 – 1
|
1000
|
1200
|
100
|
0,25
|
ПП -10 – 2
|
100
|
ПВК – 10
|
1000
|
1200
|
150
|
0,20
|
ПВК – 8
|
800
|
1200
|
150
|
0,20
|
Опорные кольца
Наименование
|
D1, мм
|
D2, мм
|
d1, мм
|
d2, мм
|
Н, мм
|
Масса, кг
|
Опорное кольцо К-1а
|
1000
|
830
|
720
|
600
|
180
|
160
|
Опорное кольцо КО-6
|
840
|
580
|
-
|
-
|
70
|
60
|
Опорные плиты
Наименование
|
Габаритные размеры (мм)
|
Вес (т)
|
L-длина
|
B-ширина
|
Н-высота
|
ОП-1д
|
1600
|
1600
|
160
|
0,85
|
ОП-1к
|
1600
|
1600
|
250
|
0,95
|
УОП-6 с пропиткой
|
D=1600
|
-
|
330
|
0,90
|
УГ-39
|
D=620
|
-
|
130
|
0,07
|
Унифицированные колодцы
Наименование
|
Габаритные размеры (мм)
|
Вес (т)
|
Н-высота
|
dвн -внутренний диаметр
|
dнр –наружный диаметр
|
d -диаметр отверстия
|
ВГ-15
|
1980
|
1500
|
1680
|
--
|
2,82
|
ВС-15
|
1980
|
1500
|
1680
|
1200
|
2,56
|
ВГ-12
|
1800
|
1200
|
1380
|
--
|
1,98
|
ВС-12
|
1800
|
1200
|
1380
|
800
|
1,80
|
ВС-10
|
1800
|
1000
|
1130
|
700
|
1,35
|
Вд-8
|
1550
|
800
|
960
|
500
|
0,95
|
КЛ-10
|
2410
|
1000
|
1210
|
400
|
2,10
|
КЛ-12
|
2630
|
1250
|
1410
|
600
|
3,00
|
КЛ-15
|
2870
|
1500
|
1680
|
800
|
4,45
|
Телефонные колодцы
Наименование
|
Габаритные размеры (мм)
|
Вес (т)
|
|
L-длина
|
В-ширина
|
Н-высота
|
|
ККС 1-10(80)
|
1450
|
1100
|
860
|
1,14
|
|
ККС 2-10(80)
|
1350
|
1030
|
780
|
1,76
|
|
ККС 3-10
|
1950
|
1150
|
900
|
3,08
|
|
ККС 3-80
|
1950
|
1150
|
900
|
3,08
|
|
ККС 4-10
|
2380
|
1320
|
1000
|
4,02
|
|
ККС 4-80
|
2380
|
1320
|
1000
|
4,02
|
|
ККС 5-10
|
3000
|
1650
|
1020
|
5,61
|
|
ККС 5-80
|
3000
|
1650
|
1020
|
5,61
|
|
Колодцы ККС с ершами и кронштейнами
|
|
ККС 1-10(80)
|
1450
|
1100
|
860
|
1,14
|
|
|
ККС 1-10(80) ГЕК
|
1450
|
1100
|
860
|
1,14
|
|
ККС 2-10(80) ГЕК
|
1350
|
1030
|
780
|
1,76
|
|
ККС 3-10 ГЕК
|
1950
|
1150
|
900
|
3,08
|
|
ККС 3-80 ГЕК
|
1950
|
1150
|
900
|
3,08
|
|
ККС 4-10 ГЕК
|
2380
|
1320
|
1000
|
4,02
|
|
ККС 4-80 ГЕК
|
2380
|
1320
|
1000
|
4,02
|
|
ККС 5-10 ГЕК
|
3000
|
1650
|
1020
|
5,61
|
|
ККС 5-80 ГЕК
|
3000
|
1650
|
1020
|
5,61
|
|
Лестницы для колодцев
Наименование
|
L-длина (мм)
|
В-ширина (мм)
|
Вес кг/м.п.
|
Лестница ТС (теплосеть)
|
100-1100
|
50
|
15
|
Лестница КЛ (канализация)
|
100-1100
|
41
|
23
|
Лестница ВЛ (водопровод, дренаж)
|
100-1100
|
48
|
17
|
Чугунные люки и решетки для колодцев
Наименование изделия
|
Нагрузка (т/с)
|
Вес (кг)
|
Люк тип Л (К,В,Д,ТС,ТСОД)
|
3
|
65
|
Люк тип Л (К,В,Д,ТС,ТСОД) с з/у на крышке
|
3
|
65
|
Люк тип С (К,В,Д,ТС)
|
12,5
|
80
|
Люк тип Т (К,В,Д,ТС,ТСОД,МГ,Г)
|
15
|
106
|
Люк тип Т (К,В,Д,ТС,ТСОД,МГ,Г) с пазом под РТИ
|
15
|
106
|
Люк тип Т (К,В,Д,ТС,ТСОД,МГ,Г) с запорными болтами на крышке и пазом под РТИ
|
15
|
106
|
Люк тип Т (К,В,Д,ТС) с откидной крышкой на замке и пазом под РТИ
|
15
|
106
|
Люк тип ТМР (Д,К,В,ТС,ТСОД,МГ) с пазом под РТИ
|
25
|
132
|
Люк тип ТМР (Д,К,В,ТС,ТСОД,МГ) с откидной крышкой на замке и пазом под РТИ
|
25
|
132
|
Люк тип ТМР (В,К,Д,ТС,ТСОД,МГ) с запорным устройством на крышке
|
25
|
132
|
Люк тип ТМ-Д400 (К,В,Д,ТС) с пазом под РТИ
|
40
|
151
|
Люк плавающего типа (К,В,Д,ТС)
|
25
|
220
|
Люк ГОСТ 8591 ГТС тип Л (б/ст.кр.)
|
6,8
|
82
|
Люк ГОСТ 8591 ГТС тип Т (б/ст.кр.)
|
17
|
138
|
Корпус люка Т и ДК без паза
|
-
|
50
|
Корпус Т и ТМР с пазом под РТИ
|
-
|
50
|
Крышка люка тип Т
|
15
|
56
|
Крышка люка тип ТМР
|
25
|
82
|
Крышка люка тип ТМР с запорным устройством
|
25
|
82
|
Ковер газовый чугунный большой
|
15
|
37
|
Ковер газовый чугунный малый
|
15
|
20
|
Крышка стальная к люку ГТС
|
-
|
7
|
Опорное кольцо
|
-
|
9
|
Крышка КР-1
|
-
|
18
|
Крышка КР-1 с замком
|
-
|
18
|
Крышка запорная с ответным кольцом к люку тип Т, ТМР
|
-
|
|
Запорное устройство люка тип Л,Т,ТМР (ДКЛ)
|
-
|
|
Крышка решетчатая однозамковая на люк
|
-
|
11
|
Ключ запорного устройства (ДКЛ)
|
-
|
0,2
|
Ключ к замку люка ТМ с откидной крышкой
|
-
|
0,2
|
Прокладка РТИ для люка
|
-
|
0,2
|
Фланцевый люк ТМ (Д400), он же ОУЭ-600
|
40
|
86
|
Плавающий ТМ (Д400) Н-140 мм, он же ОУЭ-600-СМ/140
|
40
|
98
|
Плавающий ТМ (Д400) Н-200 мм, он же ОУЭ-600-СМ/200
|
40
|
106
|
Фланцевый люк Т (С250)
|
25
|
54
|
Фланцевый люк ТМ (Д400)
|
40
|
64
|
Плавающий люк ТМ (Д400) Н-160
|
40
|
69
|
Адаптационнное кольцо Н-60
|
-
|
33
|
Адаптационнное кольцо Н-80
|
-
|
44
|
Адаптационнное кольцо Н-100
|
-
|
55
|
Люк легкий полимерный
|
3
|
42
|
Люк легкий полимерный с з/у
|
3
|
42
|
Железобетонные сборные колодцы
Конструктивно железобетонный сборный колодец расположен вертикально и полый внутри. Он содержит укрепленные стеновые кольца, а также крышку и днище. Крышка оснащается люком.
Чаще всего круглые колодцы из сборного железобетона монтируются целиком в грунт.
В качестве производственного материала для сборных ЖБ колодцев применяется плотный армированный бетон. Процесс изготовления и требования качества регламентируются ГОСТ 802090.
Сборные круглые колодцы различаются по функциональности и могут быть:
• газопроводные;
• водопроводные;
• канализационные.
Кроме того, выделяют несколько видов колодцев по выполняемой функции:
• смотровые – для контроля корректной работы сети;
• перепадные – для соединения труб, расположенных на разном уровне;
• поворотные – для исключения засоров при поворотах трубопроводной сети;
• фильтрующие – для очищения сточных вод от мусора и посторонних предметов;
• накопительные – для накопления стоков.
Применение железобетонных сборных колодцев имеет определенные преимущества:
• Прочность материала позволяет выдерживать давление земли,
крепкая структура проявляет устойчивость к деформации грунтовыми водами;
• Приспособленность к большинству видов грунта;
• Гладкие стенки колодцев не способствует сбору мусора и образованию засоров;
• Очень длительный срок службы;
• Легкость установки и простота ремонта;
• Инертность материала не влияет на состав и качество воды;
• Низкая стоимость изделий.
Сборные элементы колодцев
Конструктивные части сборных железобетонных колодцев еще называются сборными элементами колодцев, которые различаются по конструкции и назначению:
1) Кольца колодцев сборные. Нужны для непосредственного монтажа колодца;
2) Плиты перекрытия, или крышки. Защищают воду от проникновения мусора и обеспечивают безопасность для людей;
3) Днища, или плиты низа. Служат для завершения нижнего уровня колодца и его гидроизоляции;
4) Кольца опорные. Они имеют меньшую высоту по сравнению с обычными кольцами и необходимы для добора нестандартной высоты колодца.
5) Плиты опорные. Благодаря своей прямоугольной геометрии они позволяют равномерно распределить нагрузку на свою площадь, тем самым сняв большую часть нагрузки от колодезных стенок;
6) Железобетонные сборные кольца для колодцев с крышками. Необходимы для обеспечения безопасной
работы колодцев;
7) Сборные канализационные железобетонные колодцы. Внутри таких цилиндрических бетонных элементов находится металлическая сетка, имеющая толщину 0,6 – 1 мм;
8) Люки чугунные. С их помощью закрываются колодцы, и происходит защита от попадания мусора и несчастных случаев.
Необходимость оснащения сборных колодцев теми или другими элементами определяется характеристиками сооружения и условиями эксплуатации.
Цены на сборные колодцы
ООО «Профизол» предлагает купить сборные колодцы по оптимальным и адекватным ценам. При этом мы готовы оказать полную информационную и техническую поддержку.
На кольца сборных железобетонных колодцев цена зависит от геометрических размеров элементов.
Актуальный прайс-лист Вы можете заказать, заполнив форму на сайте, позвонив нашему менеджеру либо заказав обратный звонок.
Это позволит Вам получить всю необходимую информацию, касающейся производства, монтажа и эксплуатации сборных колодцев.
